SY2200 Dual-Drive Mega-Format / เครื่องขัดแม่เหล็กระดับ 2 เมตร

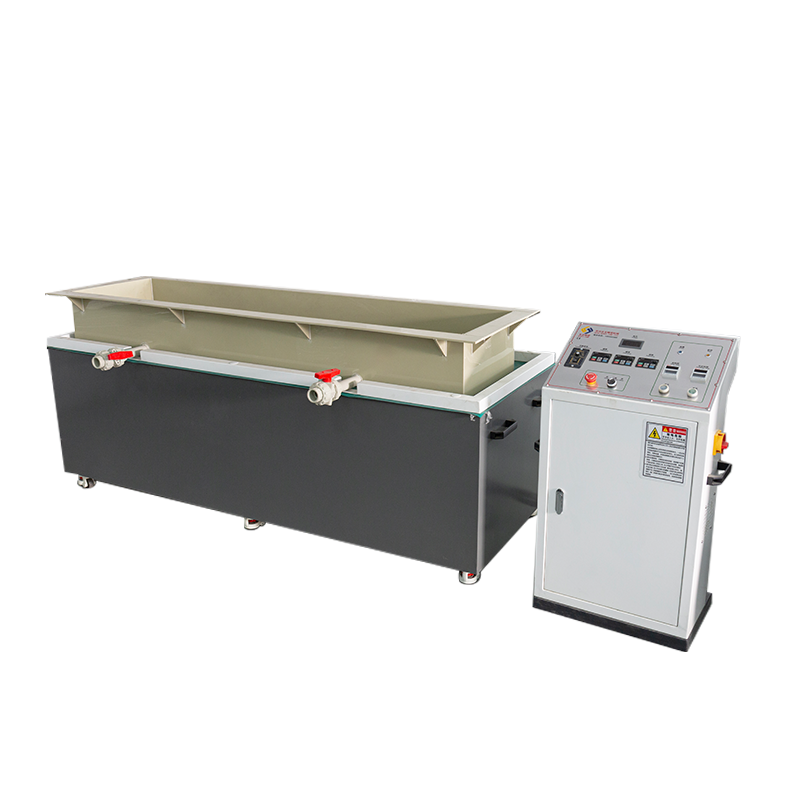

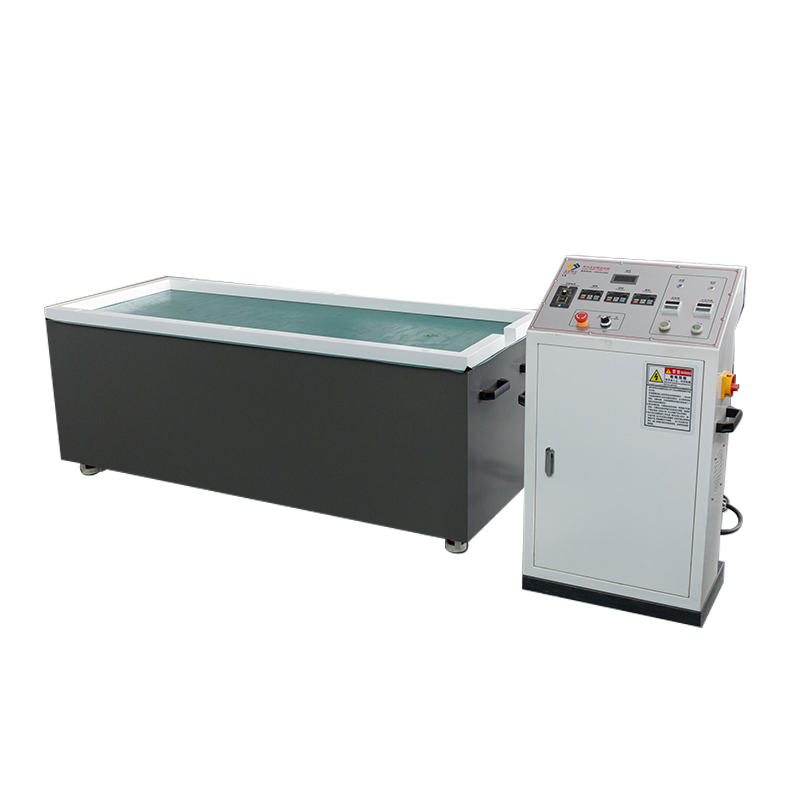

การวางตำแหน่งการผลิตและความสามารถระดับ 2 เมตร: SY2200 เป็นรุ่นเรือธงที่มีช่วงการประมวลผลที่ใหญ่ที่สุดในซีรีส์ลูกสูบแนวนอน ซึ่งออกแบบมาโดยเฉพาะสำหรับการรักษาพื้นผิวของส่วนประกอบที่มีความแม่นยำยาวเป็นพิเศษจนถึงระดับ 2 เมตร ระบบนี้มีแท่นเจียรขนาดใหญ่ 2100*620 มม. โดยกำหนดเป้าหมายไปที่ชิ้นส่วนที่ยาวเป็นพิเศษ เช่น ลูกกลิ้งเครื่องจักรสิ่งทอ เครื่องกั้นอากาศยาน รางนำเชิงเส้นที่มีความแม่นยำ และท่อแลกเปลี่ยนความร้อน เอาชนะข้อจำกัดด้านพื้นที่ของอุปกรณ์แบบดั้งเดิม ทำให้สามารถลบคม ลบมุม และเก็บผิวละเอียดในรอบเดียวได้โดยไม่จำเป็นต้องแบ่งส่วน ดังนั้นจึงรักษาความตรงของชิ้นงานและความสม่ำเสมอของพื้นผิวอย่างเคร่งครัด
สถาปัตยกรรมระบบส่งกำลังคู่แบบซิงโครไนซ์: เพื่อจัดการกับความท้าทายด้านโหลดที่เกิดจากถังเจียรที่ยาวเป็นพิเศษ 2000500250 มม. SY2200 ใช้การออกแบบระบบส่งกำลังคู่สำรองสูง เมทริกซ์ไดรฟ์ 8KW ประกอบด้วยมอเตอร์เกรดอุตสาหกรรม 4KW สองตัว ควบคู่ไปกับอินพุตไฟ AC380V 32A ที่ทนทาน สร้างฟลักซ์แม่เหล็กที่มีความหนาแน่นสูงและไม่มีการลดทอนตลอดช่วง 2 เมตรทั้งหมด เทคโนโลยีขับเคลื่อนแบบซิงโครไนซ์นี้ช่วยให้มั่นใจได้ว่าแม้จะรับน้ำหนักเต็มที่ 70 กก. ตัวสื่อพินแม่เหล็กยังคงรักษาพลังงานจลน์ในการตัดสูง ป้องกันความคลาดเคลื่อนในผลลัพธ์การเจียรระหว่างปลายและศูนย์กลางของแทงค์ยาวได้อย่างมีประสิทธิภาพ
วิถีโคจรแบบผสมและความสม่ำเสมอของของไหล: ระบบจะดำเนินการลอจิกการเคลื่อนที่แบบผสมซึ่งรวมเอา "การแปลเชิงเส้นแบบหมุนเต็มจังหวะด้วยแม่เหล็กความเร็วสูง" สนามแม่เหล็กขับเคลื่อนหมุดสแตนเลสด้วยการทำงานร่วมกันด้วยมอเตอร์คู่ในการสแกนแบบลูกสูบภายในถังขนาด 2 เมตร การแปลแบบไดนามิกนี้จะขจัดเครื่องหมาย "จุดซบเซา" หรือ "แถบลายทาง" ที่พบได้ทั่วไปบนเพลายาวในสนามแม่เหล็กคงที่โดยสิ้นเชิง โดยบังคับให้ตัวกลางของไหลเจาะลึกเข้าไปในรูท่อและร่องโปรไฟล์ที่ซับซ้อน ทำให้ได้การขัดเงาสม่ำเสมอโดยปราศจากจุดตายจากภายในสู่ภายนอก และลดค่าความหยาบของพื้นผิว (Ra) ลงอย่างมาก

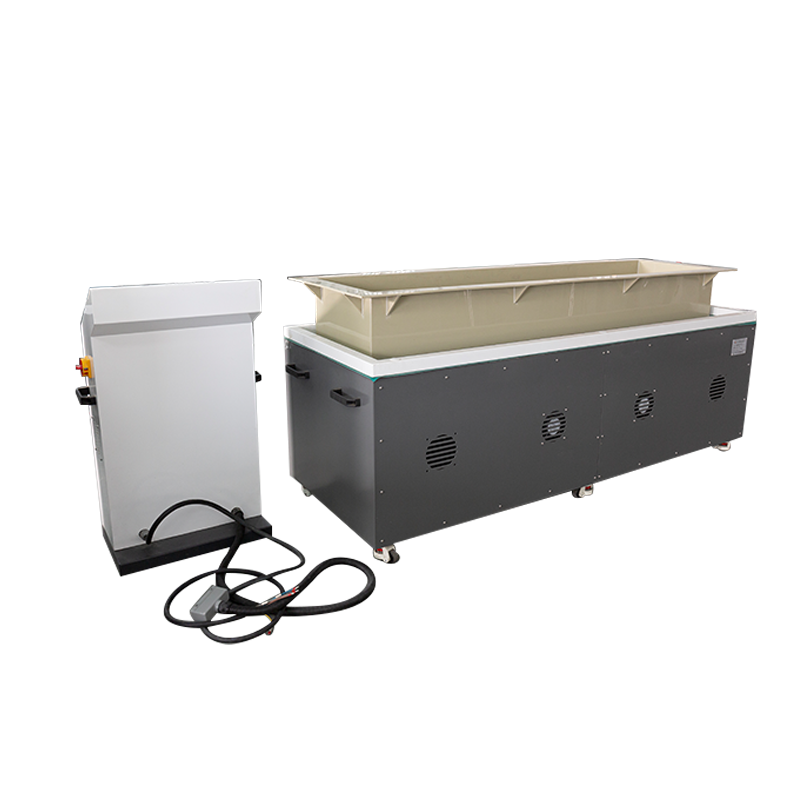

โครงสร้างสำหรับงานหนักและความเสถียรของกระบวนการ: เพื่อรองรับขนาดแชสซีที่ใหญ่โตและน้ำหนักบรรทุก SY2200 จึงมีฐานอุตสาหกรรมที่ได้รับการเสริมความแข็งแรง ทำให้น้ำหนักเครื่องจักรสุทธิเกือบ 600 กก. (ประมาณ 590 กก.) โครงสร้างที่มีความแข็งแกร่งสูงนี้ดูดซับแรงบิดเฉื่อยที่เกิดจากการแปลช่วงชักยาวได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงสมดุลไดนามิกตลอดช่วงการทำงานของย่านความถี่กว้าง 0-60Hz มาพร้อมกับตู้ควบคุมความแม่นยำอิสระ โดยจะแยกระบบไฟฟ้าออกจากโซนการประมวลผลทางกล ช่วยเพิ่มการป้องกันสัญญาณรบกวนของอุปกรณ์และความทนทานในสภาพแวดล้อมโรงงานที่ซับซ้อน

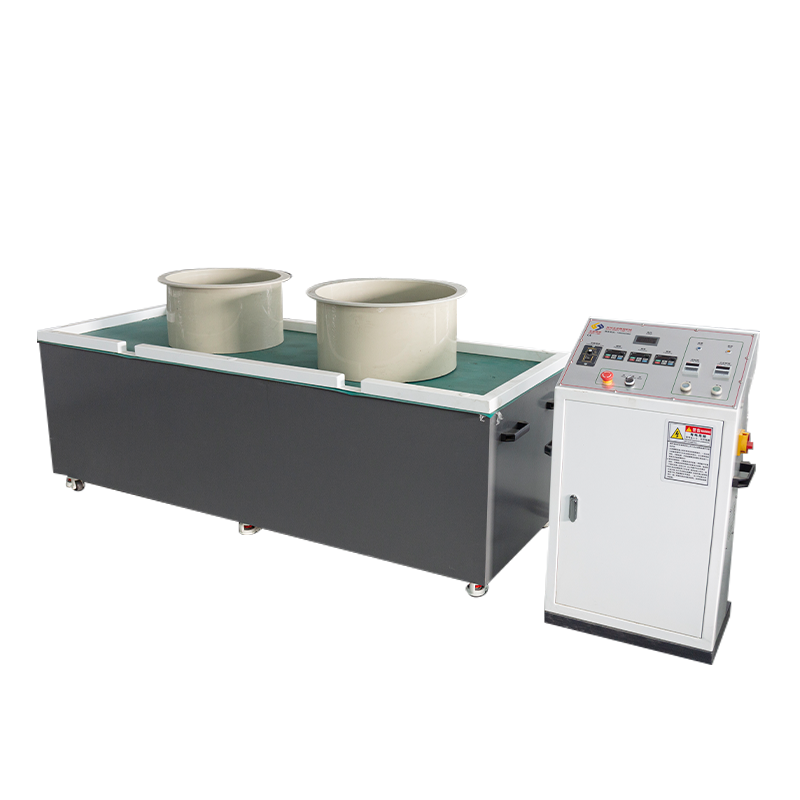

การจัดเตรียมแบบครบวงจรทางอุตสาหกรรม: ในฐานะหน่วยการผลิตจำนวนมากระดับสูงสุด SY2200 ปฏิบัติตามมาตรฐานสูงสุดของการเตรียมการของโรงงาน โดยมาพร้อมกับหมุดแม่เหล็กสแตนเลส SUS304 10 กก. และน้ำมันเจียรเฉพาะ 100 กก. เพื่อตอบสนองความต้องการสื่อของถังปริมาณมาก มาพร้อมกับภาชนะบดขนาด 2 เมตร 3 ใบ ตะแกรงแยก 1 ชิ้น และเครื่องแยกพิน 1 ชิ้น ถือเป็นโซลูชัน "แบบครบวงจร" ที่สมบูรณ์ ช่วยให้องค์กรต่างๆ สามารถสร้างสายการผลิตที่มีประสิทธิภาพสูงได้อย่างรวดเร็วสำหรับชิ้นงานที่ยาวเป็นพิเศษ
