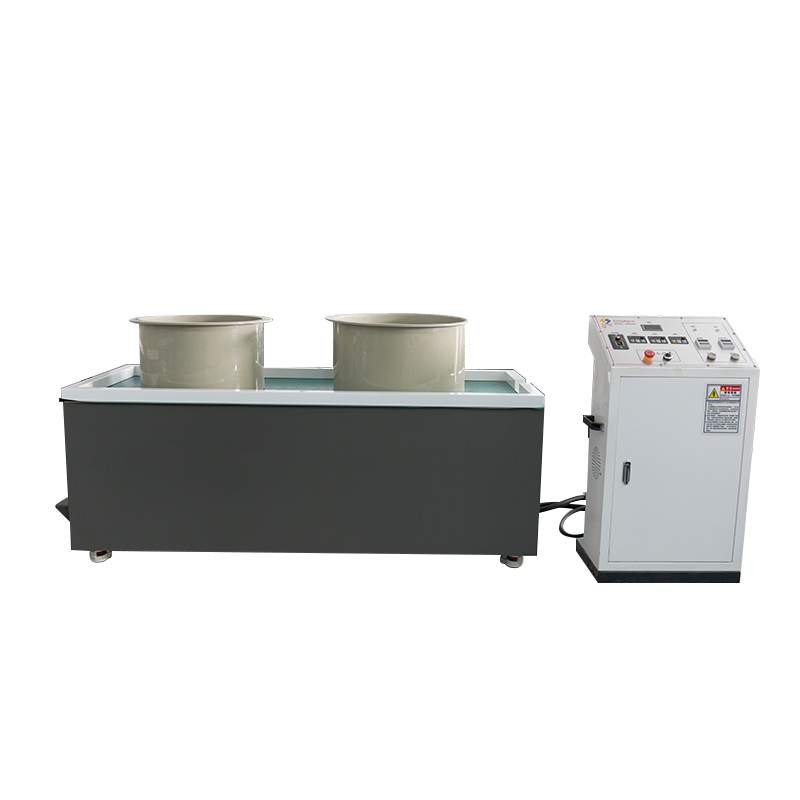

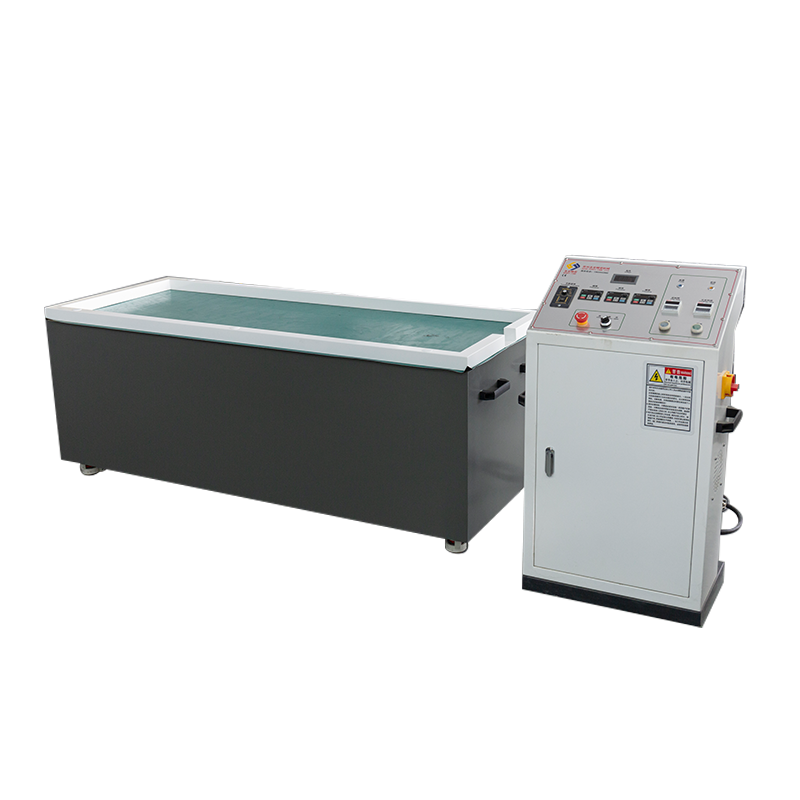

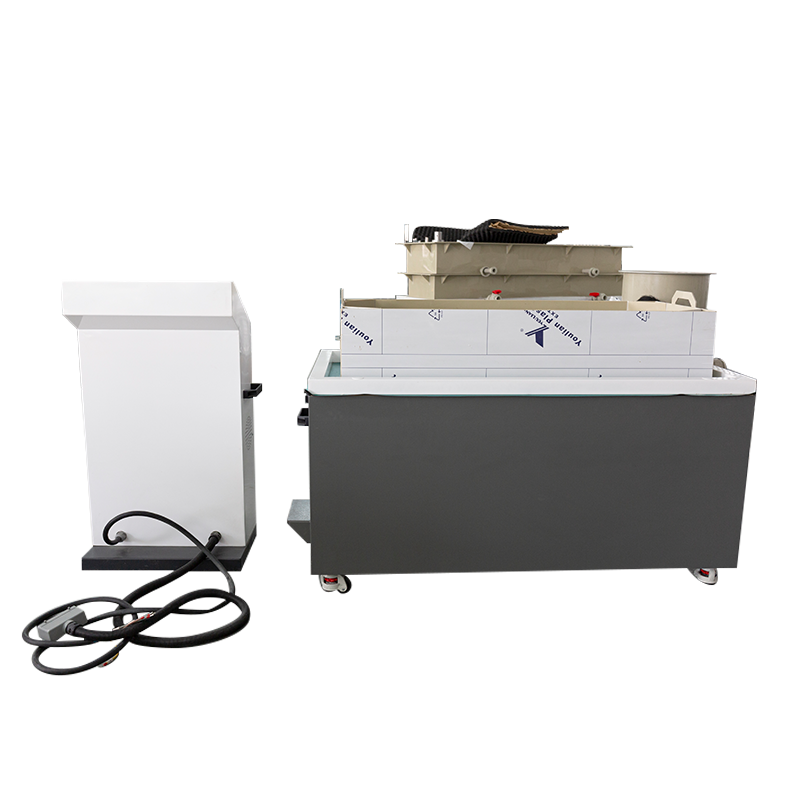

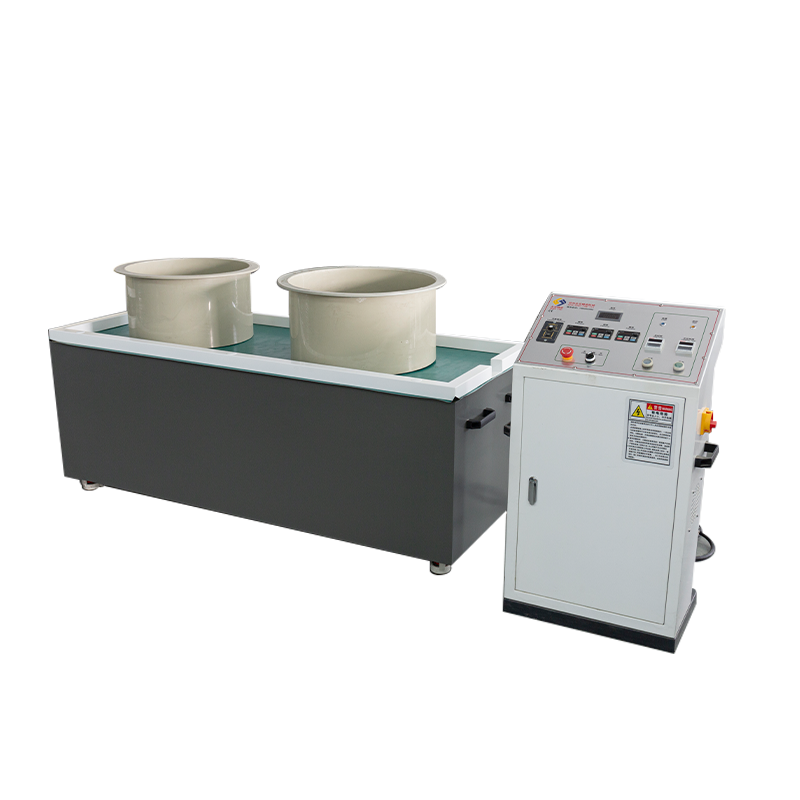

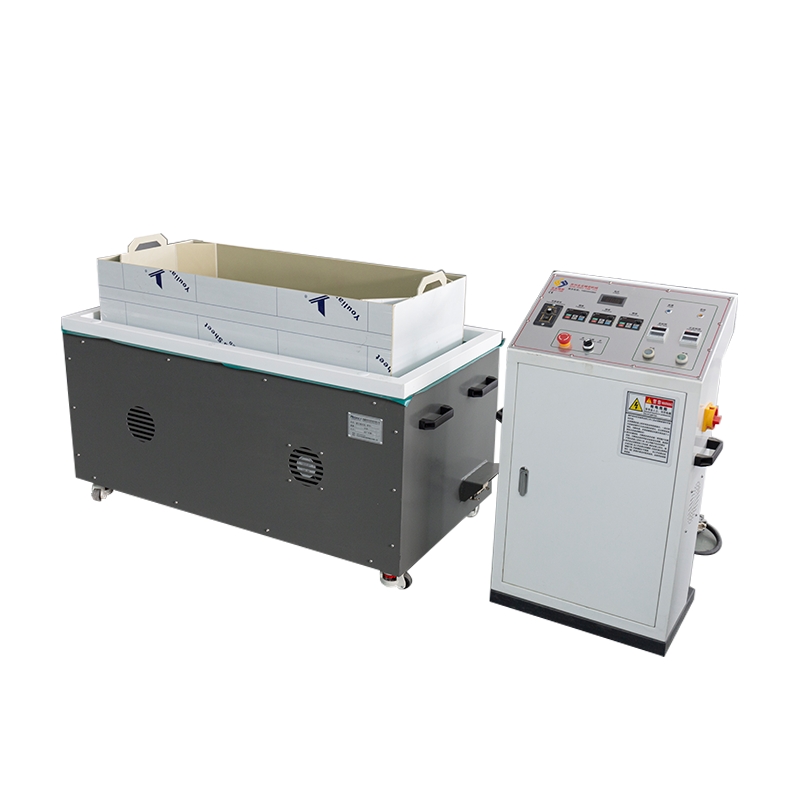

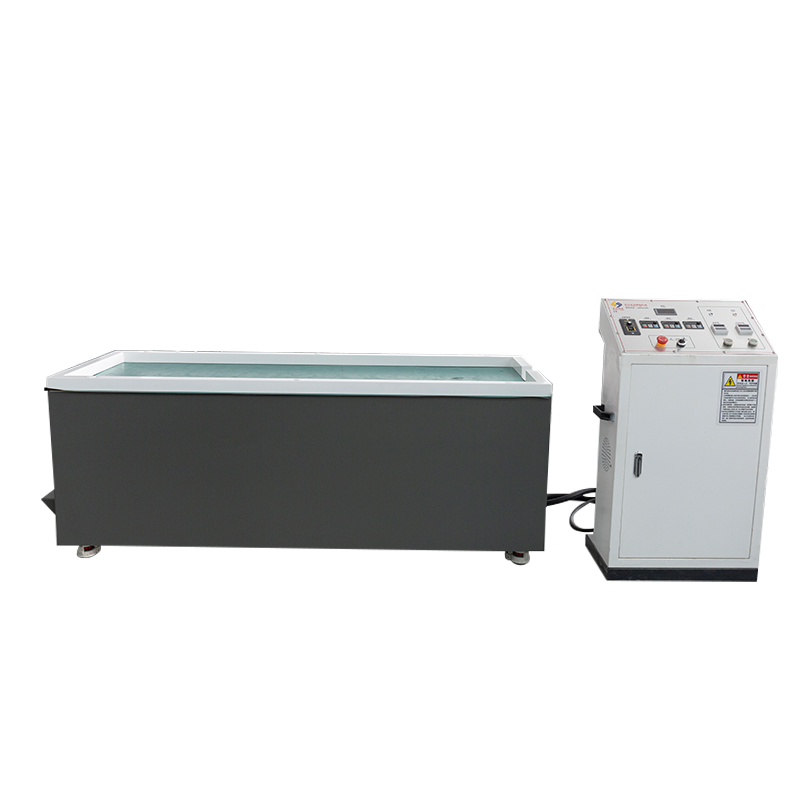

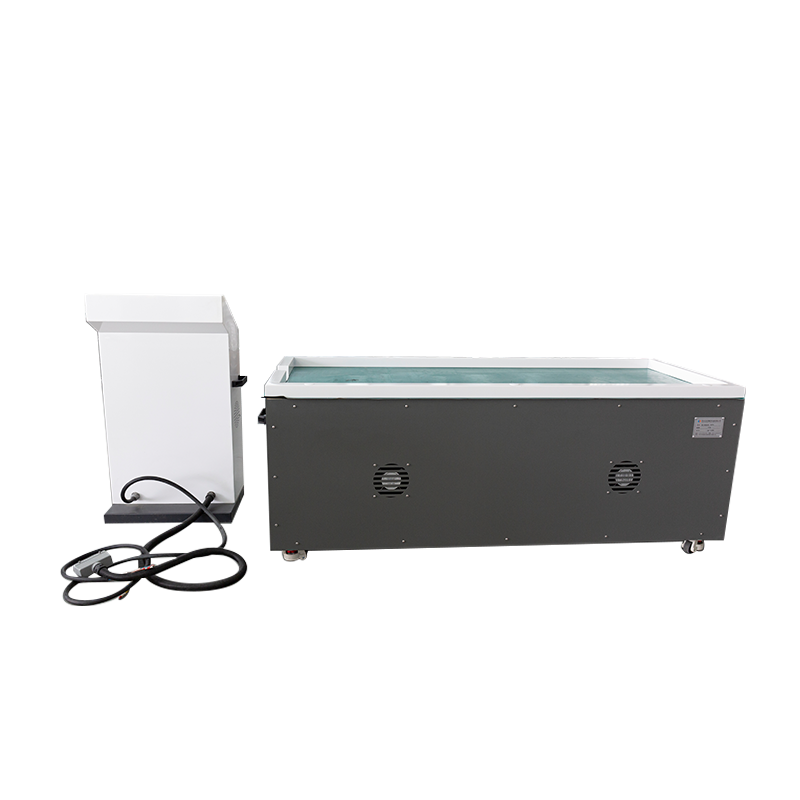

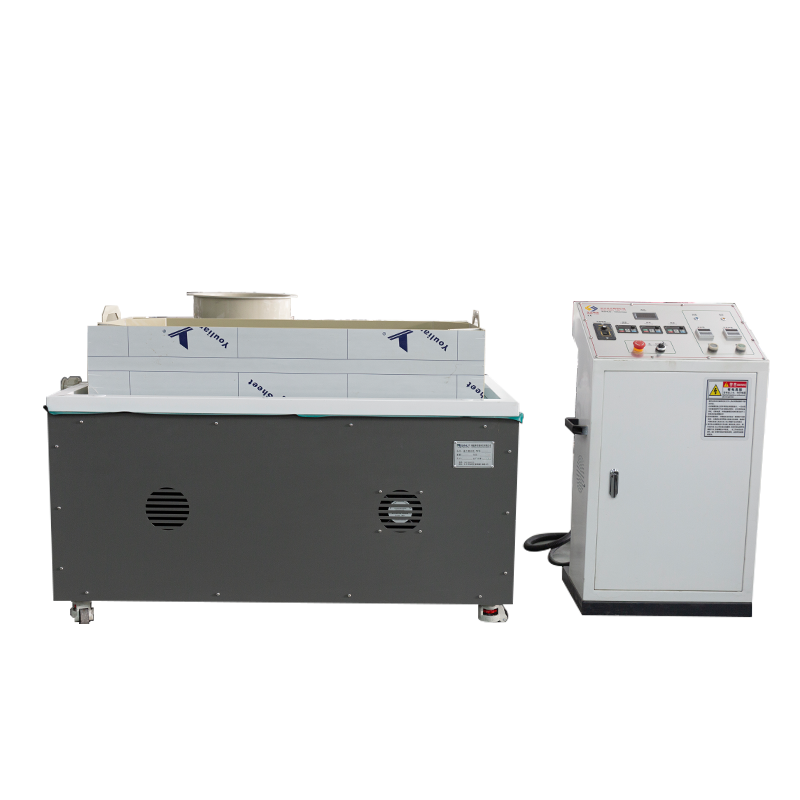

SY1200 เครื่องขัดแม่เหล็กอุตสาหกรรมแบบลูกสูบแนวนอน/เตียงยาว

เทคโนโลยีการกำหนดตำแหน่งและการแปล: SY1200 เป็นเครื่องแรกในซีรีส์ที่มีวิถีการเคลื่อนที่แบบผสมที่ผสมผสาน "การแปลแบบลูกสูบหมุนด้วยแม่เหล็ก" ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อแก้ปัญหาความท้าทายในการตกแต่งพื้นผิวสำหรับส่วนประกอบที่มีเพลายาว แบบท่อ และแบบอาเรย์ (เช่น รางนำทางที่มีความแม่นยำ สายสวนทางการแพทย์ ตัวระบายความร้อนแบบยาว) กลไกการแปลที่เป็นเอกลักษณ์จะขับเคลื่อนสนามแม่เหล็กในการเคลื่อนที่เชิงเส้นตรงข้ามเบด ขจัดจุดตายของการเจียรหรือ "รูปแบบลายทางม้าลาย" ที่มักพบเห็นในสนามแม่เหล็กคงที่ ช่วยให้มั่นใจได้ถึงความหยาบสม่ำเสมอ (Ra) ตลอดความยาวของชิ้นงาน
ความจุและการกำหนดค่าเตียง: โดดเด่นด้วยการออกแบบเตียงแนวนอนแบบเปิด โต๊ะทำงานขนาด 1100*620 มม. และมาพร้อมกับถังบดสี่เหลี่ยมขนาดใหญ่ขนาด 1000*500*250 มม. เป็นมาตรฐาน ความสามารถในการประมวลผลสูงสุดเพิ่มขึ้นเป็นค่าอ้างอิง 0-35 กก. อัตราส่วนกว้างยาวนี้ช่วยให้สามารถประมวลผลชิ้นงานที่มีความยาวเกือบ 1 เมตรแบบวางราบได้ ป้องกันการพันกันของชิ้นงาน และปรับปรุงประสิทธิภาพเชิงปริมาตรต่อชุดได้อย่างมาก
สถาปัตยกรรมและพลังงานแบบแยกส่วน: เพื่อปรับให้เข้ากับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง SY1200 จึงใช้สถาปัตยกรรมเครื่องกล-ไฟฟ้าแบบแยกส่วน เครื่องจักรหลักมีขนาด 1200*720*730 มม. ในขณะที่ชุดควบคุมความแม่นยำจะอยู่ในตู้แยกต่างหาก (550350980 มม.) การออกแบบนี้แยกส่วนประกอบไฟฟ้าออกจากการสั่นสะเทือนทางกลความถี่สูงและการกระเด็นของของเหลวได้อย่างมีประสิทธิภาพ ขับเคลื่อนด้วยมอเตอร์อุตสาหกรรมขนาด 4KW และแหล่งจ่ายไฟสามเฟส AC380V ทำให้มีแรงบิดเพียงพอสำหรับการเคลื่อนที่แบบผสมภายใต้ภาระหนัก
การควบคุมกระบวนการและความเสถียร: ระบบรองรับการควบคุมความเร็วความถี่ตัวแปร 0-60Hz พร้อมการควบคุมแบบรวมสำหรับการหมุนไปข้างหน้า/ย้อนกลับและการแปล ด้วยน้ำหนักสุทธิ 380 กก. เตียงสำหรับงานหนักให้ความแข็งแกร่งเป็นพิเศษสำหรับการแปลระยะชักยาว ช่วยให้มั่นใจได้ถึงความสมดุลแบบไดนามิกแม้รับน้ำหนักเต็มที่ 35 กก. และยืดอายุการใช้งานของส่วนประกอบระบบส่งกำลังแบบกลไก
การจัดเตรียมมาตรฐาน: จัดส่งตามมาตรฐานอุตสาหกรรมอย่างเคร่งครัด แพ็คเกจประกอบด้วยหมุดแม่เหล็กสแตนเลส SUS304 8 กก. และน้ำยาบดเฉพาะ 50 กก. การกำหนดค่ามาตรฐานประกอบด้วยภาชนะบดสี่เหลี่ยม 2 อัน ตะแกรงแยก 1 อัน และตัวแยกพิน 1 อัน ช่วยให้สามารถผลิตชิ้นส่วนที่มีความยาวจำนวนมากได้ทันทีเมื่อติดตั้ง
