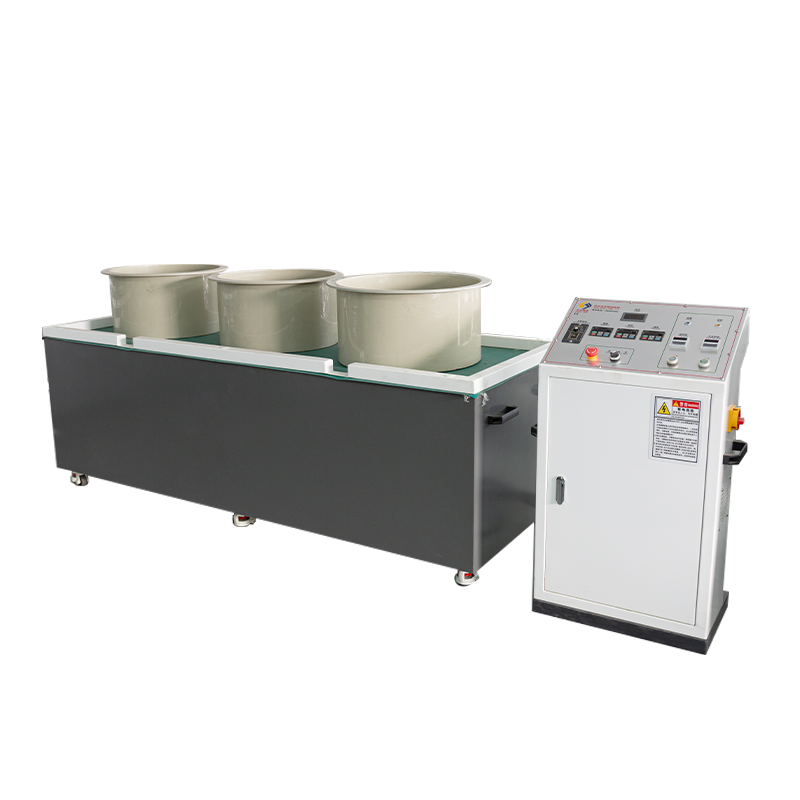

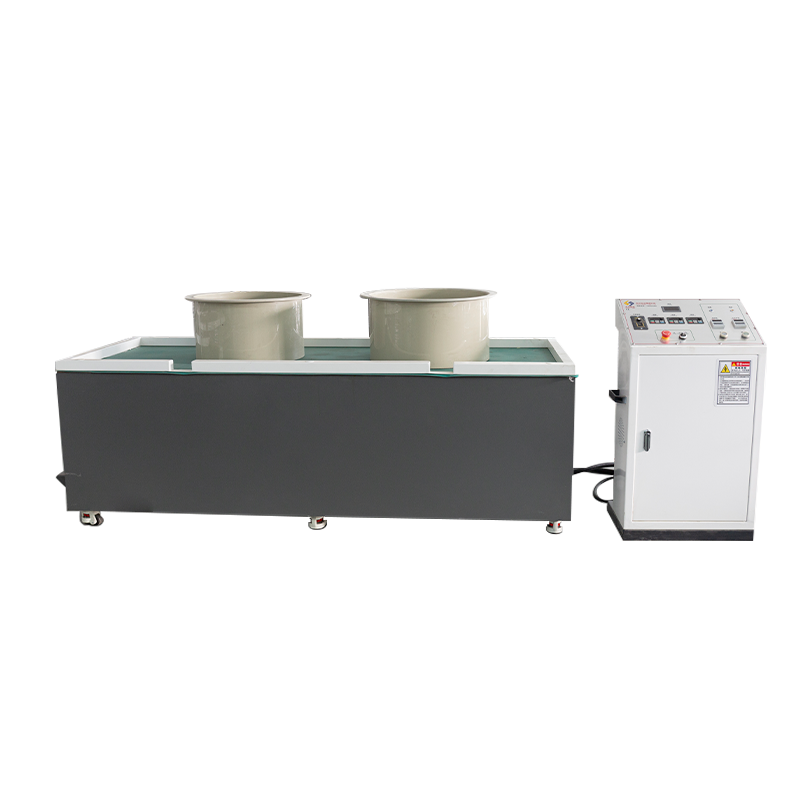

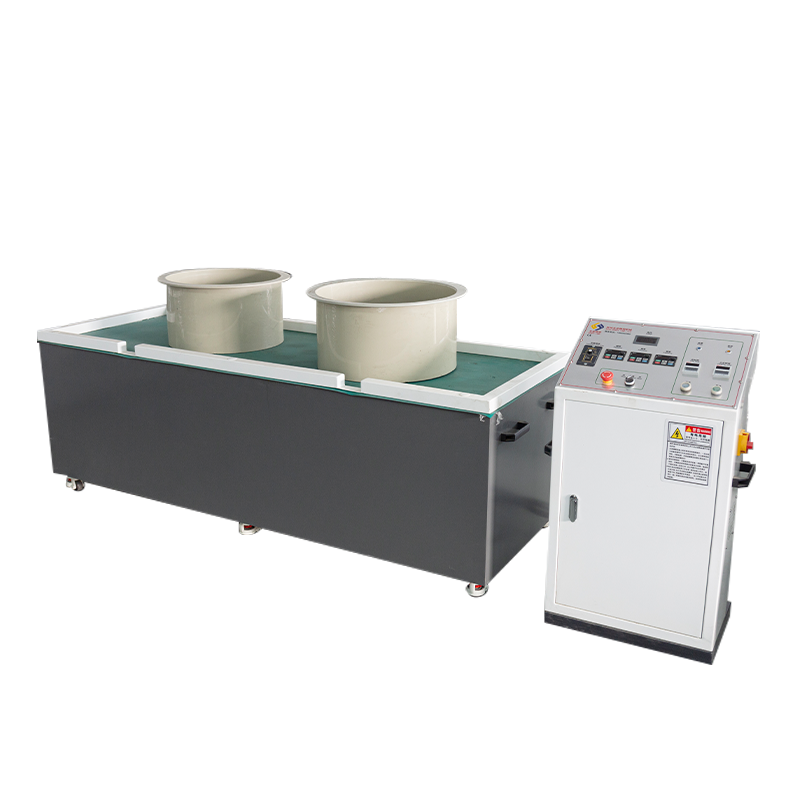

SY1400 เครื่องขัดแม่เหล็กอุตสาหกรรมแบบลูกสูบแนวนอน / แบบขยายเตียง

การกำหนดตำแหน่งการผลิตและความสามารถของแกนยาว: SY1400 เป็นหน่วยระดับอุตสาหกรรมที่ออกแบบมาเพื่อเอาชนะปัญหาคอขวดในการตกแต่งพื้นผิวสำหรับฮาร์ดแวร์ที่มีความแม่นยำยาวเป็นพิเศษ เนื่องจากเป็นส่วนขยายของซีรีส์ลูกสูบแนวนอน โดยกำหนดเป้าหมายส่วนประกอบที่เป็นเพลา ท่อ และโปรไฟล์ที่มีความยาวเกิน 1 เมตร (เช่น แท่งเครื่องจักรสิ่งทอ ท่อเอนโดสโคปทางการแพทย์ และตัวเลื่อนที่มีความแม่นยำ) ระบบนี้แก้ไขข้อจำกัดของเครื่องจักรทรงกลมแบบดั้งเดิมในการรองรับชิ้นงานที่ยาวและขจัดจุดบอดที่พบบ่อยในการตั้งค่าแนวตั้งผ่านแพลตฟอร์มเปิดแนวนอนที่ได้รับการปรับปรุงประสิทธิภาพ ทำให้มั่นใจได้ถึงความสม่ำเสมอสูงของความหยาบผิว (Ra) ตลอดความยาวของชิ้นงานในระหว่างการลบคม การขจัดตะกรัน และการขัดเงา
วิถีการเคลื่อนที่แบบผสมและของไหล: ไดนามิกส์ อุปกรณ์นี้ใช้ลอจิกการเคลื่อนที่แบบผสม "Magnetic Rotation Linear Translation" ขั้นสูง ขับเคลื่อนด้วยมอเตอร์เกรดอุตสาหกรรมขนาด 4KW สนามแม่เหล็กพลังงานสูงไม่เพียงแต่หมุนด้วยความเร็วสูงเท่านั้น แต่ยังขับเคลื่อนสื่อพินแม่เหล็กในการเคลื่อนที่เชิงเส้นตรงภายในถังที่มีความยาวอีกด้วย การซ้อนทับแบบไดนามิกนี้ช่วยกำจัด "รูปแบบทางม้าลาย" หรือโซนตายของการเจียรที่มักพบเห็นในสนามแม่เหล็กคงที่สำหรับชิ้นส่วนยาวได้อย่างมีประสิทธิภาพ ช่วยให้หมุดสแตนเลสสามารถกระแทกรูลึกและโพรงภายในที่ความถี่สูงและหลายมุมเพื่อการตกแต่งที่แม่นยำสม่ำเสมอและไม่ทำลาย

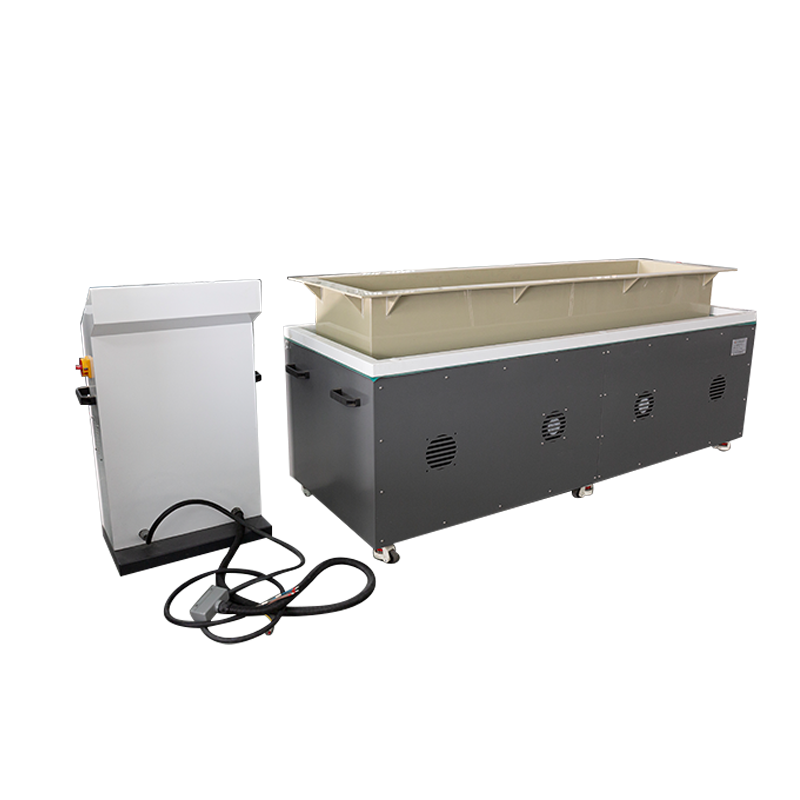

ความจุที่เพิ่มขึ้นและข้อกำหนดทางกายภาพ:  SY1400 มีโต๊ะเจียรที่ขยายขนาดได้ 1300*620 มม. ติดตั้งเป็นมาตรฐานพร้อมถังเจียรสี่เหลี่ยมขนาดใหญ่พิเศษ 1200500250 มม. การขยายทางกายภาพนี้เพิ่มความสามารถในการประมวลผลสูงสุดอ้างอิงเป็น 0-50 กก. ช่วยให้สามารถโหลดชิ้นงานที่ยาวขึ้นแบบวางราบหรือการจัดแบทช์ที่มีความหนาแน่นสูงขึ้นได้ หน่วยนี้ใช้สถาปัตยกรรมแบบเครื่องกล-ไฟฟ้าแบบแยกส่วน โดยมีขนาดเครื่องหลัก 1400*720*730 มม. จับคู่กับตู้ควบคุมความแม่นยำอิสระ แยกระบบไฟฟ้าออกจากการกระเด็นของของเหลวและการสั่นสะเทือนทางกลในสภาพแวดล้อมการผลิตได้อย่างมีประสิทธิภาพ
ความแข็งแกร่งของโครงสร้างและความเสถียรของกระบวนการ:  เพื่อรองรับความสามารถในการรับน้ำหนักที่เพิ่มขึ้น SY1400 จึงมีการออกแบบแชสซีที่เสริมความแข็งแรง ทำให้น้ำหนักเครื่องจักรสุทธิอยู่ที่ประมาณ 450 กก. ฐานและฐานสำหรับงานหนักให้ความแข็งแกร่งไดนามิกที่เหนือกว่าสำหรับการแปลช่วงจังหวะยาว ทำให้มั่นใจได้ถึงการทำงานที่เสถียรและปราศจากการสั่นพ้อง แม้ภายใต้โหลดเต็ม 50 กก. ในช่วงความเร็ว 0-60Hz ระบบรองรับการควบคุมที่ตั้งโปรแกรมได้สำหรับการหมุนไปข้างหน้า/ย้อนกลับและการแปล ช่วยให้ผู้ปฏิบัติงานสามารถสร้าง SOP ที่เป็นมาตรฐานโดยพิจารณาจากความแข็งของวัสดุเพื่อการผลิตจำนวนมากในระยะยาวที่สม่ำเสมอ
การกำหนดค่าแบบครบวงจรทางอุตสาหกรรม:  หน่วยนี้ได้รับการจัดส่งอย่างเคร่งครัดตามมาตรฐานการผลิตจำนวนมากทางอุตสาหกรรม รวมถึงหมุดแม่เหล็กสแตนเลส SUS304 8 กก. และน้ำมันเจียรเฉพาะ 50 กก. แพ็คเกจมาตรฐานประกอบด้วยภาชนะบดสี่เหลี่ยมแบบขยายสองอัน ตะแกรงแยกหนึ่งอัน และตัวแยกพินหนึ่งอัน เพื่อให้มั่นใจว่าอุปกรณ์จะพร้อมสำหรับการตรวจสอบการผลิตชิ้นส่วนที่ยาวเป็นพิเศษตามปริมาณทันทีเมื่อทำการติดตั้ง
